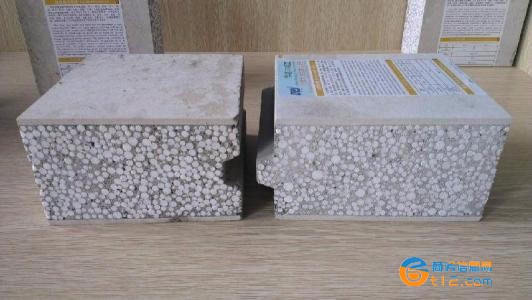

保溫墻體材料及其制作工藝，保溫墻體材料的原料組合物按照重量份數包括無機原料200?250份、聚苯乙烯顆粒3.8?21.4份和水63?250份，將所述原料組合物的拌合物在模具內加壓加溫，脫模即可。本發明的保溫墻體材料制品抗壓強度高，防火，同時兼具良好的保溫性能。

主權利要求:

      一種保溫墻體材料的制作工藝，其特征在于，所述保溫墻體材料的原料組合物按照重量份數包括無機原料200-250份、聚苯乙烯顆粒3.8-21.4份和水63-250份，

     其中所述無機原料包括硅質物56.2-208份和鈣質物16.9-168.7份，將所述原料組合物的拌合物在模具內加壓加溫，其中模具內的溫度為50-150℃，施加在模具上的壓力為2.8MPa及以上，使得模具內物料的密度為525kg/m3及以下，保持加壓加溫，脫模即可。
